一、概況：
我公司常年生產暗桿平板閘閥，暗桿平板閘閥工作原理：轉動手輪，閥桿在閥體內旋轉，閥桿不上升，閥門工作顯示不出閥門關閉還是開啟的位置。過去沿用的指示器（九套齒輪）體積大，給生產、制造、成本帶來很多麻煩，根據齒輪一齒差原理，研制出只需三個齒輪傳動的指示器。
二、結構特點：

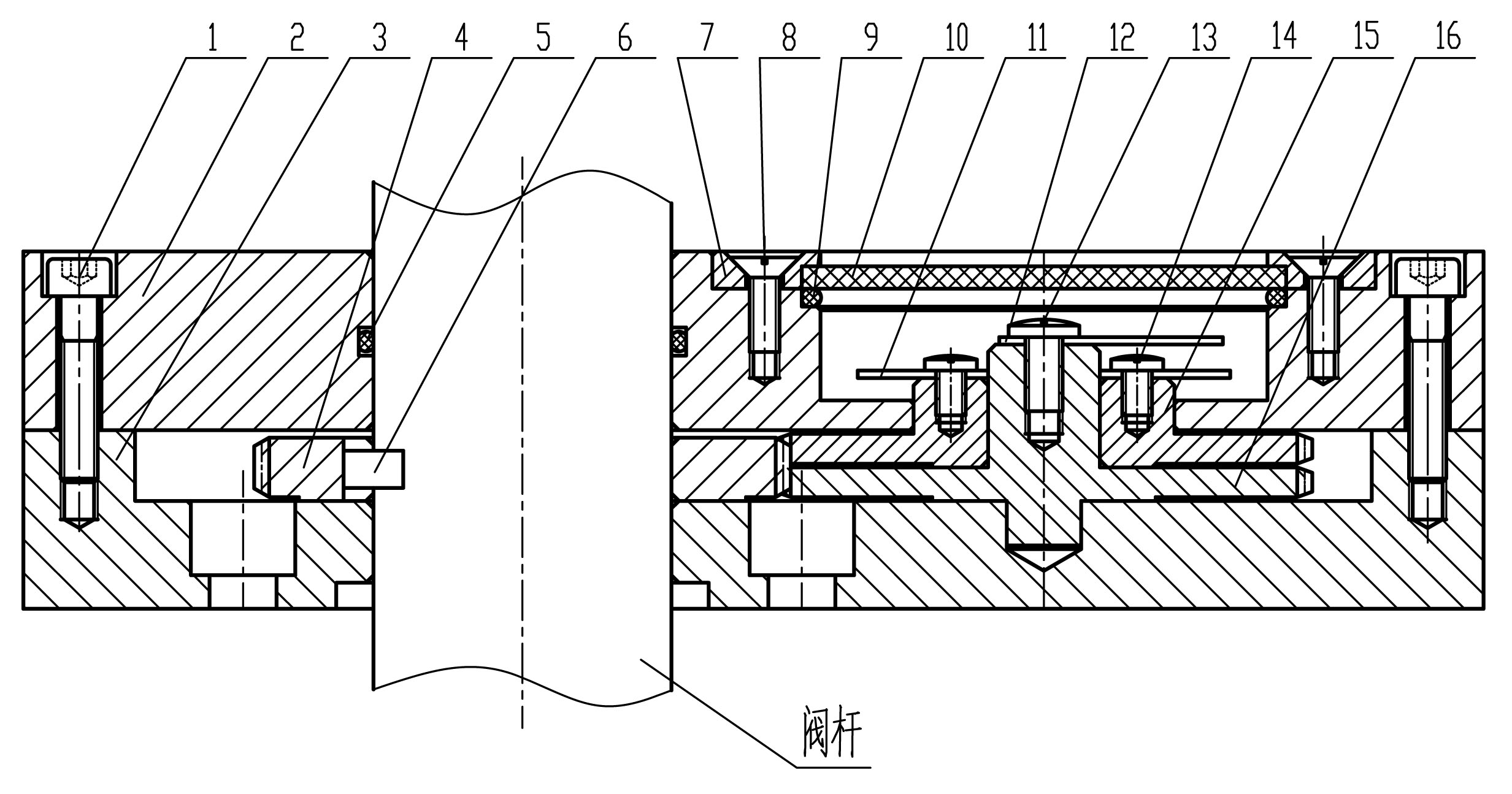

主動齒輪通過銷與閥桿連接，指示牌用螺栓固定在副輪上，指針也用螺栓固定在被動齒輪上。主動齒輪和副輪的齒數相同，但被動齒輪齒數比主動齒輪和副輪多一齒。當閥門工作時轉動手輪，閥桿旋轉，帶動主動齒輪旋轉，主動齒輪帶動被動齒輪，副輪旋轉同時，由于被動齒輪比主動齒輪多一齒，旋轉時兩齒輪轉的圈數不同，通過計算出閥門開啟行程及通過指示牌指針指向閥門開啟、關閉的位置。
1、一齒差指示器結構緊湊，體積小，重量輕，總高度48mm；
2、可以套用在傘齒輪（BA裝置上）；
3、指示器上的指示牌準確無誤指向閥的開啟、關閉的位置。
4、整套指示器只需三個齒輪就能完成發的開啟關閉指示。
5、該暗桿閥門一齒差指示器應用在暗桿平板閘閥上安全、可靠、實用，能直接觀察到閥的開啟和關閉，非常直觀。 |
