產品描述：
1）流體阻力小，其阻力系數與同長度的管段相等。
2） 結構簡單、體積小、重量輕。
3）緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣使用。
4） 操作方便，開閉迅速，從全開到全關只要旋轉 90°，便于遠距離的控制。
5） 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

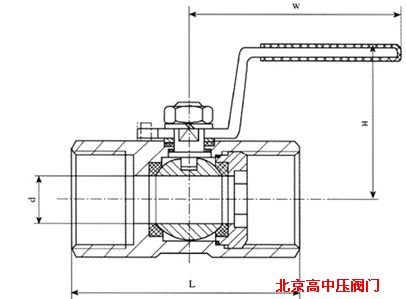

產品參數：
|
公稱通徑 |
尺寸 |
重量 |
|
d |
L |
W |
H |
|
|
6 |
8 |
60 |
110 |
56 |
320 |
|
10 |
18 |
60 |
110 |
58 |
320 |
|
15 |
10.5 |
60 |
110 |
58 |
350 |
|
20 |
13 |
67.5 |
110 |
62 |
430 |
|
25 |
17 |
73 |
110 |
68 |
570 |
|
32 |
22 |
90 |
150 |
75 |
1000 |
|
40 |
25 |
97.5 |
150 |
83 |
1550 |
|
50 |
32 |
112 |
150 |
90 |
2170 |
|
65 |
40 |
132 |
180 |
95 |
3625 |
|
80 |
50 |
156 |
220 |
100 |
5800 |
|
100 |
65 |
196 |
250 |
115 |
7200 |
零部件材料
|
序號 |
零件名稱 |
材料 |
|
1 |
密封圈 |
聚四氟乙烯 |
|
2 |
球體 |
不銹鋼316 |
|
3 |
密封墊 |
聚四氟乙烯 |
|
4 |
閥蓋 |
不銹鋼316 |
|
5 |
閥體 |
不銹鋼CF8M |
|
6 |
閥桿 |
不銹鋼316 |
|
7 |
填料 |
聚四氟乙烯 |
|
8 |
填料壓蓋螺母 |
不銹鋼304 |
|
9 |
墊圈 |
不銹鋼304 |
|
10 |
閥桿螺母 |
不銹鋼304 |
|
11 |
手柄套 |
塑料 |
|
12 |
手柄 |
不銹鋼304 |
應用與維護：
1.要留有閥柄旋轉的位置
2. 不能用作節流。
3. 帶傳動機構的球閥應直立安裝。
4.請您按說明書正確使用產品，能確保產品使用壽命，如發生異常情況,即請撥打全國統一服務熱線400-666-1929，我們將為您提供優質的售后服務，給予你滿意的答復。
