| 適用范圍 |
PN10.0～42.0MPa |
DN25～200mm |
| 適用溫度 |
-29～121℃ |
| 適用介質 |
普通型
|
石油、天然氣、成油品、水等 |
|
抗硫型 |
含H2S、CO2的石油、天然氣等 |
| 連接形式 |
法蘭端、焊接端、卡箍端 |
| 驅動方式 |
手動、電動、氣動等 |
|
設計標準 |
JB/T5298、APl6D |
|
結構長度 |
法蘭 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 |
| 連接法蘭 |
GB/T9113、JB/T 79 ANSl 16.5a |
| 對焊端 |
GB/T 12224 |
| 試驗和檢驗 |
GB/T3927、JB/T 9092 |
|
零件名稱 |
閥體、閥蓋 |
閘板 |
閥桿 |
閥座 |
閥桿螺母 |
填料 |
| "Z"型 |
WCB、鉻鉬鋼 |
合金鋼（焊硬質合金) |
不銹鋼 |
合金鋼（焊硬質合金) |
鋁青銅 |
聚四氟乙烯、氟橡膠 PTFE |

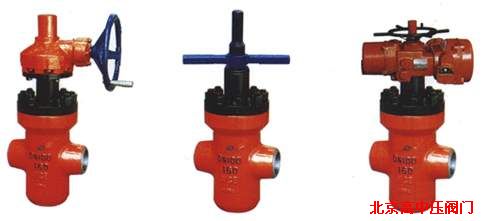

產品外形及結構尺寸示意圖
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。帶傳動機構的閘閥，按產品使用說明書的規定安裝。 如果閥門經常開關使用 , 每月至少潤滑一次
